螺帽旋转式滚珠丝杠 R1 系列

在精密传动领域，HIWIN（上银科技）推出的R1系列螺帽旋转式滚珠丝杠，以丝杆固定、螺母旋转的特殊运动方式，为长行程高速直线进给场景提供了新的技术路径。本文从产品结构、核心特性、规格参数、选型要点到应用场景，进行系统梳理，帮助设备工程师快速理解并合理选配。

一、R1系列产品结构与工作原理

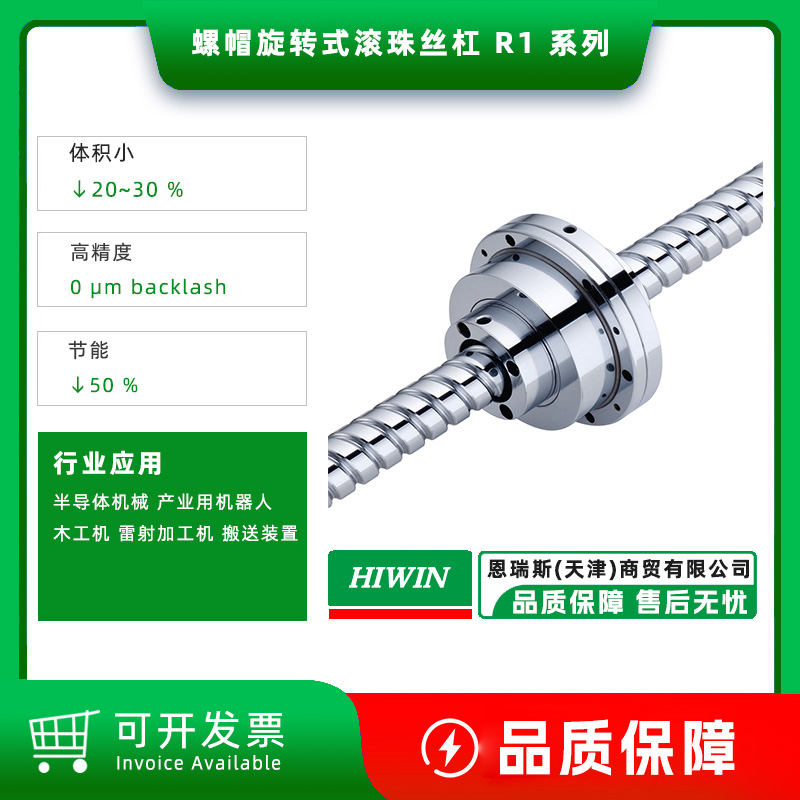

R1系列属于螺帽旋转式滚珠丝杠单元，其运动逻辑与传统丝杆旋转结构截然不同：丝杆轴保持静止不动，由螺母总成做旋转运动，从而输出直线位移。螺母内部集成了45°接触角轴向支撑轴承，采用端盖式钢珠循环结构，属于上银高速紧凑型精密滚珠丝杠单元。

整套产品将螺母、回流机构、支撑轴承集成为单一组件，用户只需把法兰螺母锁固在设备轴承座上，即可完成传动机构装配，省去额外选配支撑轴承的工序，有效降低机械设计与组装难度。

二、核心产品特性解析

1. 高速低惯性进给

由于丝杆轴保持静止，不存在丝杆转动带来的转动惯量，在长行程、大细长比工况下依然支持高Dm-N值。这意味着可以选用更小扭矩的伺服电机，实现高速直线输出。

2. 一体集成高刚性

螺母与45°接触角推力角接触轴承一体化设计，轴承跨距更大，轴向刚性明显优于普通外置轴承方案。可承受双向大轴向载荷，支持预压零背隙配置，定位重复精度表现良好。

3. 紧凑体积设计

集成化结构使螺母外径相比传统旋转螺母缩小约15%~30%，适合设备内部空间较为紧凑的安装场合。

4. 端盖循环低噪音

钢珠在螺母内部端盖回流，切线循环路径设计，高速运转时振动小、噪音低，适配半导体等对洁净度有要求的设备工况。

5. 精度与预压可选范围广

支持研磨级C3~C5、转造级C7~C10精度等级，预压型式涵盖无预压、轻预压、中预压，可满足从普通搬运到精密定位的多种应用需求。

6. 密封与长周期维护

标配迷宫式密封加刮油密封圈，具备良好的防尘防护能力。内部可预填长效润滑脂，在标准工况下可实现较长周期的免维护运行。

三、型号命名规则说明

以型号"1R20-10K3-FSC"为例，各字段含义如下：

备注：以上字段释义以R1系列通用命名规则为准，不同子型号可能存在细微差异，具体以HIWIN原厂正式样本为准。

四、R1系列主流规格参数表

以下为R1系列典型规格数据，供选型参考：

备注：以上数值来源于HIWIN（上银科技）公开样本资料，Ca为动额定载荷、C0a为静额定载荷，单位均为N。实际选型请以原厂正式发布的产品样本数据为准，不同精度等级和预压型式下载荷值可能有所调整。

五、R1系列与传统丝杆旋转滚珠丝杠对比

备注：对比数据为两种结构在一般工况下的通用特征描述，实际性能差异与具体规格、安装条件、转速载荷等因素相关，选型时需结合实际工况综合评估。

六、选型要点与注意事项

1. 丝杆轴安装要求：丝杆轴两端必须完全固定，不可旋转。动力电机直接驱动R1螺母法兰旋转，丝杆只承受轴向力，不能承受径向力矩。

2. Dm-N值约束：R1系列端盖循环结构，允许Dm-N值可达130000，高速应用建议优先选用大导程规格，以降低转速需求。

3. 预压型式选择：追求零背隙定位建议选K3中预压；追求高速低扭矩建议选K1轻预压；普通搬运场景可选无预压。

4. 径向载荷处理：丝杆轴不能承受径向载荷，外部导向必须搭配直线导轨承担径向力矩，R1单元仅负责轴向传动。

5. 中空轴定制：丝杆可加工为中空轴形式，便于走线、通气、减重，支持客户按需定制轴端加工。

七、典型应用场景

R1系列适用于半导体设备、产业机器人、激光加工设备、木工机械、自动化搬运装置、高速滑台、精密检测平台、自动化装配设备等场景，尤其适合长行程、高速、空间受限的传动机构设计。

八、常见问题解答

问题一：R1系列螺帽旋转丝杠的丝杆轴可以旋转吗？

不可以。R1系列的核心设计就是丝杆轴两端完全固定、保持静止，由螺母总成旋转来输出直线位移。如果丝杆轴发生旋转，将导致传动失效并可能损坏内部循环结构。安装时须确保丝杆轴被牢固锁死在轴承座中。

问题二：R1系列如何选择预压型式？不同预压对性能有什么影响？

预压型式主要有三种：无预压适合普通搬运、对背隙无要求的场合；轻预压（K1）在保持较低摩擦扭矩的同时提供一定刚性，适合高速运行；中预压（K3）可实现接近零背隙的定位精度，适合精密定位场景。用户应根据实际精度需求和速度要求来合理选择。

问题三：R1系列的螺母外径比传统丝杆旋转方案小多少？对设备布局有什么好处？

R1系列因集成化设计，螺母外径相比传统旋转螺母结构缩小约15%~30%。这意味着在相同安装空间内，可以容纳更紧凑的传动布局，或者为其他功能部件（如传感器、管路）留出更多空间，尤其适合设备内部空间有限的应用环境。
